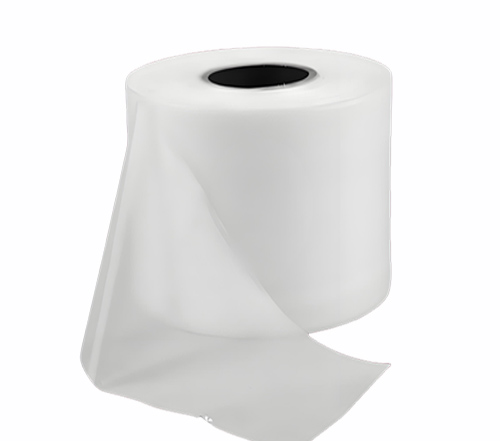

超薄聚四氟乙烯 (PTFE) 薄膜非常适用于精密电子制造行业，并已成为高频通信、微电子封装、柔性电路等领域的核心材料之一。其独特性能使其在追求极致轻薄、高频信号完整性和极端环境耐受性的精密电子应用中展现出不可替代的优势。
一、核心性能优势与精密电子适配性
表格
性能指标 PTFE 薄膜特性 精密电子制造价值
介电性能 介电常数低至 2.1 (固体材料中最低之一)，介电损耗 < 5×10⁻⁴，高频下稳定 降低信号延迟和损耗，确保高速 / 高频信号完整性，适配 5G/6G 通信、毫米波雷达
绝缘强度 击穿电压 60-100kV，超薄型 (5-20μm) 可达 250kV 以上 提供可靠绝缘保护，支持电路微型化和高密度集成
耐热范围 长期使用 - 200℃至 260℃，短时耐受 300℃以上 适应电子制造中的回流焊、波峰焊等高温工艺，保障极端环境下的稳定性
化学稳定性 除熔融碱金属外，几乎不与任何化学品反应，低析出物 确保半导体制造中高纯度环境，避免污染敏感电子元件
物理特性 超薄厚度可达 5μm (0.005mm)，厚度公差 ±1μm，低摩擦系数 (0.05) 满足微型化需求，适配精密装配，提升产品耐久性
热稳定性 热膨胀系数低至 0.5×10⁻⁵/℃，阻燃性 (离火自熄)，低发烟量 减少热应力，提高电子设备热循环可靠性，符合安全标准
二、在精密电子制造中的典型应用场景
1. 高频电路与通信模块
高速 PCB / 射频基板：15μm 超薄 PTFE 薄膜用于 5G 基站射频模块，显著降低信号损耗
高频电缆绝缘：作为同轴电缆、射频电缆的绝缘层，确保 GHz 级信号传输保真度
微波组件封装：用于雷达、卫星通信设备中的信号隔离和阻抗匹配
2. 柔性电子与显示技术
柔性电路板 (FPC) 基材：提升耐弯折次数 50%，降低故障率 70%，适配折叠屏手机等设备
显示面板制造：LCD 屏板专用 PTFE 膜透光率达 92%，厚度公差 ±1μm，覆盖国内 60% 以上生产线
OLED 封装：作为阻隔层，阻挡水分和氧气渗透，延长有机发光元件寿命
3. 半导体与微电子封装
芯片封装材料：用于高频芯片封装，提供绝缘和信号完整性保障
半导体设备部件：高纯度 PTFE 薄膜用于晶圆清洁设备过滤，减少纳米级颗粒污染
微型传感器封装：超薄型 PTFE 膜保护敏感元件，同时允许信号和能量传输
4. 其他精密电子应用
微型电容器介质：提升能量密度，适配智能手机、新能源汽车电源管理模块
电子元件绝缘：保护变压器、电机线圈，固定耐热电子元件
声学薄膜：0.01mm 超薄 ePTFE 膜用于微型扬声器、麦克风，实现防水透气双功能
三、超薄 PTFE 薄膜的技术突破与应用限制
技术突破
厚度极限：已实现 5μm (0.005mm) 超薄规格，相当于头发丝直径的 1/12
精度控制：先进工艺使厚度公差控制在 ±1μm，满足精密电子制造的严格要求
功能改性：石墨烯掺杂 PTFE (GO-PTFE) 解决低导热性问题，同时保持高频绝缘性能
应用限制与解决方案
机械强度：超薄 PTFE 膜力学性能较弱 → 通过复合增强、表面处理提升强度
加工难度：超薄材料易破损 → 开发专用精密加工设备和工艺
成本因素：高端超薄 PTFE 膜价格较高 → 针对关键应用场景优化成本效益
四、总结与应用前景
超薄 PTFE 薄膜凭借其卓越的综合性能，已成为精密电子制造中不可或缺的关键材料，尤其在高频通信、柔性电子和微型化趋势下的应用前景广阔。随着 5G/6G 通信、人工智能、可穿戴设备等领域的快速发展，对超薄 PTFE 薄膜的需求将持续增长，同时推动材料技术向更薄 (纳米级)、更高性能 (如导热 / 导电改性) 方向发展。
对于追求信号完整性、微型化和高可靠性的精密电子制造商而言，选择适配的超薄 PTFE 薄膜解决方案，可显著提升产品性能和市场竞争力。
